VIVADO 自定义封装ip核（超详细）

版本：vivado 2018.3

vivado 自定义封装ip核，可以将ip核封装成带AXI总线，也可将ip核封装成不带AXI总线。

本次设计介绍，如何将当前工程封装成ip核（不带AXI总线）

一、工程文件介绍

二、封装IP核步骤

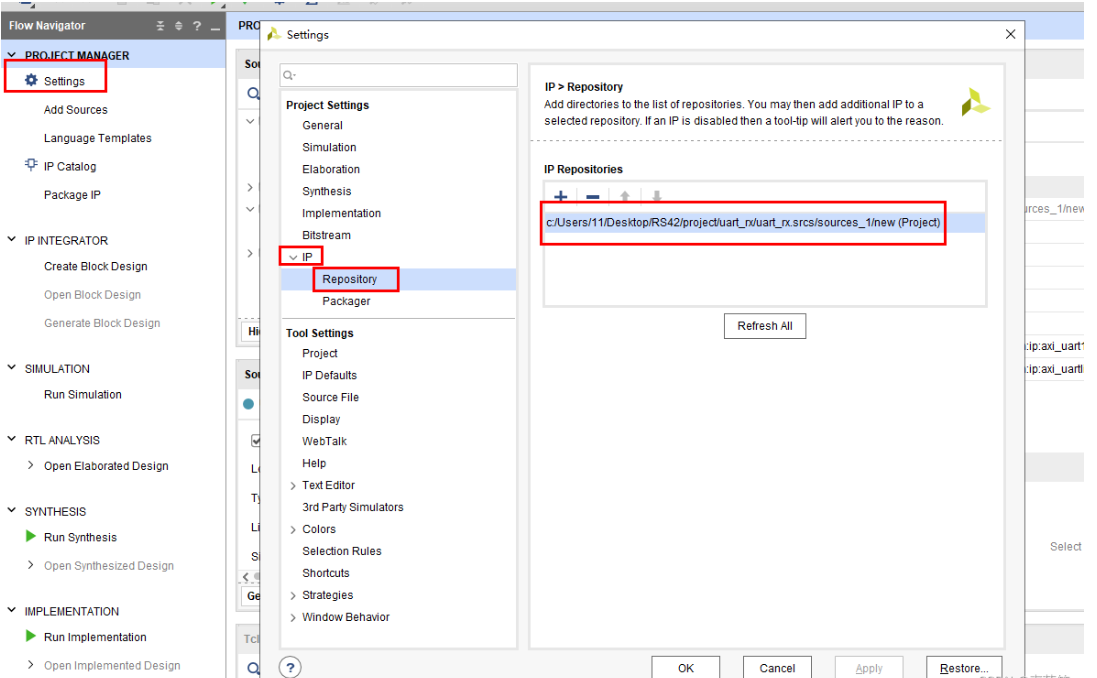

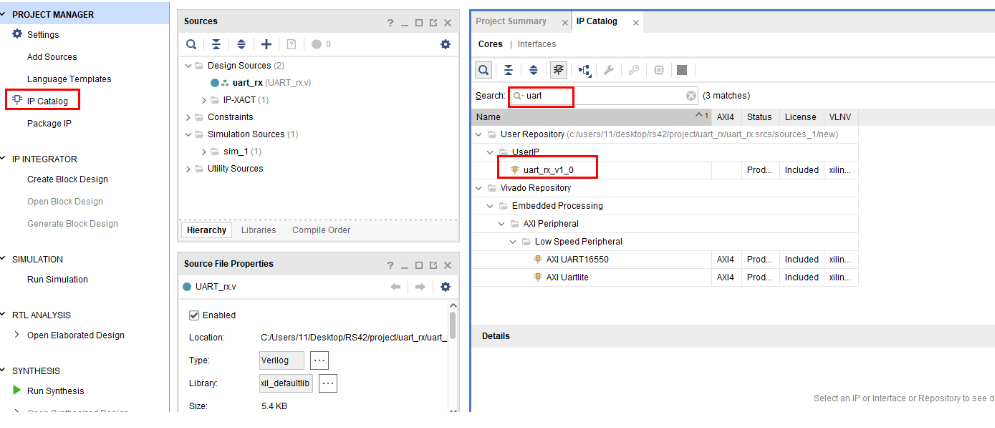

三、将IP核添加到ip核库

一、工程文件介绍

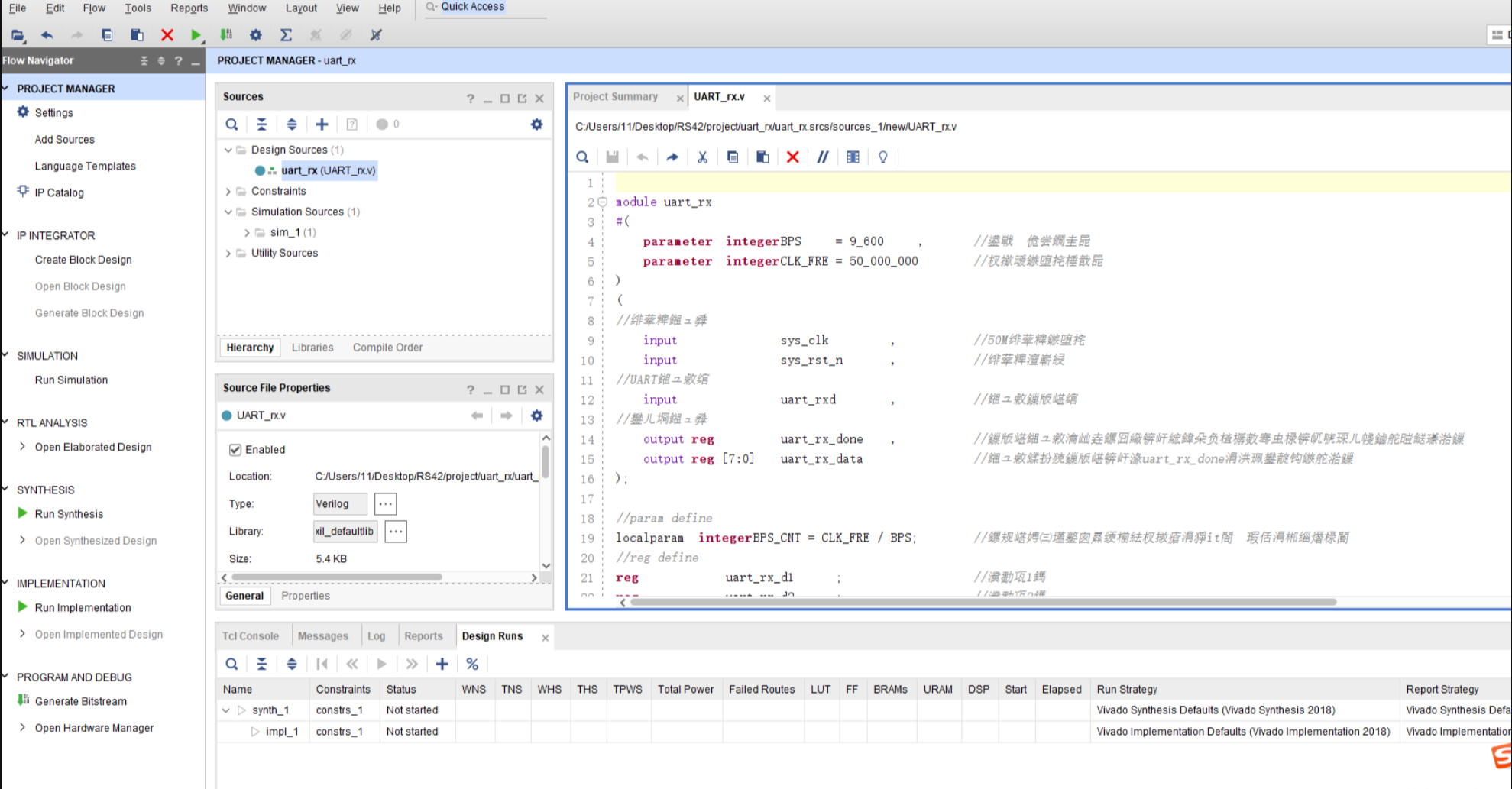

1. 创建如下的工程：

2. 工程内的.v文件如下：

module uart_rx
#(
parameter integer BPS = 9_600 , //发送波特率
parameter integer CLK_FRE = 50_000_000 //输入时钟频率
)
(
//系统接口
input sys_clk , //50M系统时钟
input sys_rst_n , //系统复位
//UART接收线
input uart_rxd , //接收数据线
//用户接口
output reg uart_rx_done , //数据接收完成标志，当其为高电平时，代表接收数据有效
output reg [7:0] uart_rx_data //接收到的数据，在uart_rx_done为高电平时有效
);

//param define
localparam integer BPS_CNT = CLK_FRE / BPS; //根据波特率计算传输每个bit需要多个系统时钟
//reg define
reg uart_rx_d1 ; //寄存1拍
reg uart_rx_d2 ; //寄存2拍
reg uart_rx_d3 ; //寄存3拍
reg [31:0] clk_cnt ; //计数器，用于计数发送一个bit数据所需要的时钟数
reg [3:0]  bit_cnt ; //bit计数器，标志当前发送了多少个bit
reg rx_en ; //接收标志信号，拉高代表接收过程正在进行
reg [7:0] uart_rx_data_reg; //接收数据寄存
//wire define
wire neg_uart_rxd ; //接收数据线的下降沿

assign neg_uart_rxd = uart_rx_d3 & (~uart_rx_d2); //捕获数据线的下降沿，用来标志数据传输开始

//将数据线打3拍，作用1：同步不同时钟域信号，防止亚稳态；作用2：捕获下降沿
always@(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)begin
uart_rx_d1 <= 1'b0;
uart_rx_d2 <= 1'b0;
uart_rx_d3 <= 1'b0;
end
else begin
uart_rx_d1 <= uart_rxd;
uart_rx_d2 <= uart_rx_d1;
uart_rx_d3 <= uart_rx_d2;
end
end

//捕获到数据下降沿（起始位0）后，拉高传输开始标志位，并在第9个数据（终止位）的传输过程正中（数据比较稳定）再将传输开始标志位拉低，标志传输结束
always@(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)
rx_en <= 1'b0;
else begin
if(neg_uart_rxd )
rx_en <= 1'b1;
//接收完第9个数据（终止位）将传输开始标志位拉低，标志传输结束，判断高电平
else if((bit_cnt == 4'd9) && (clk_cnt == BPS_CNT >> 1'b1) && (uart_rx_d3 == 1'b1) )
rx_en <= 1'b0;
else
rx_en <= rx_en;
end
end

//当数据传输到终止位时，拉高传输完成标志位，并将数据输出
always@(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)begin
uart_rx_done <= 1'b0;
uart_rx_data <= 8'd0;
end
//结束接收后，将接收到的数据输出
else if((bit_cnt == 4'd9) && (clk_cnt == BPS_CNT >> 1'd1) && (uart_rx_d3 == 1'b1))begin
uart_rx_done <= 1'b1; //仅仅拉高一个时钟周期
uart_rx_data <= uart_rx_data_reg;
end
else begin
uart_rx_done <= 1'b0; //仅仅拉高一个时钟周期
uart_rx_data <= uart_rx_data;
end
end

//时钟每计数一个BPS_CNT（传输一位数据所需要的时钟个数），即将数据计数器加1，并清零时钟计数器
always@(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)begin
bit_cnt <= 4'd0;
clk_cnt <= 32'd0;
end
else if(rx_en)begin             //在接收状态
if(clk_cnt < BPS_CNT - 1'b1)begin            //一个bit数据没有接收完
clk_cnt <= clk_cnt + 1'b1;              //时钟计数器+1
bit_cnt <= bit_cnt;                      //bit计数器不变
end
else begin                                  //一个bit数据接收完了
clk_cnt <= 32'd0;                        //清空时钟计数器，重新开始计时
bit_cnt <= bit_cnt + 1'b1;              //bit计数器+1，表示接收完了一个bit的数据
end
end
else begin                                  //不在接收状态
bit_cnt <= 4'd0;                        //清零
clk_cnt <= 32'd0;                        //清零
end
end

//在每个数据的传输过程正中（数据比较稳定）将数据线上的数据赋值给数据寄存器
always@(posedge sys_clk or negedge sys_rst_n)begin
if(!sys_rst_n)
uart_rx_data_reg <= 8'd0;                            //复位无接收数据
else if(rx_en)                                            //处于接收状态
if(clk_cnt == BPS_CNT >> 1'b1) begin                  //传输过程正中（数据比较稳定）
case(bit_cnt)                           //根据位数决定接收的内容是什么
4'd1:uart_rx_data_reg[0] <= uart_rx_d3;        //LSB最低位
4'd2:uart_rx_data_reg[1] <= uart_rx_d3;        //
4'd3:uart_rx_data_reg[2] <= uart_rx_d3;        //
4'd4:uart_rx_data_reg[3] <= uart_rx_d3;        //
4'd5:uart_rx_data_reg[4] <= uart_rx_d3;        //
4'd6:uart_rx_data_reg[5] <= uart_rx_d3;        //
4'd7:uart_rx_data_reg[6] <= uart_rx_d3;        //
4'd8:uart_rx_data_reg[7] <= uart_rx_d3;        //MSB最高位
default:;                                    //1和9分别是起始位和终止位，不需要接收
endcase
end
else                                                  //数据不一定稳定就不接收
uart_rx_data_reg <= uart_rx_data_reg;
else
uart_rx_data_reg <= 8'd0; //不处于接收状态
end

endmodule

二、封装IP核步骤

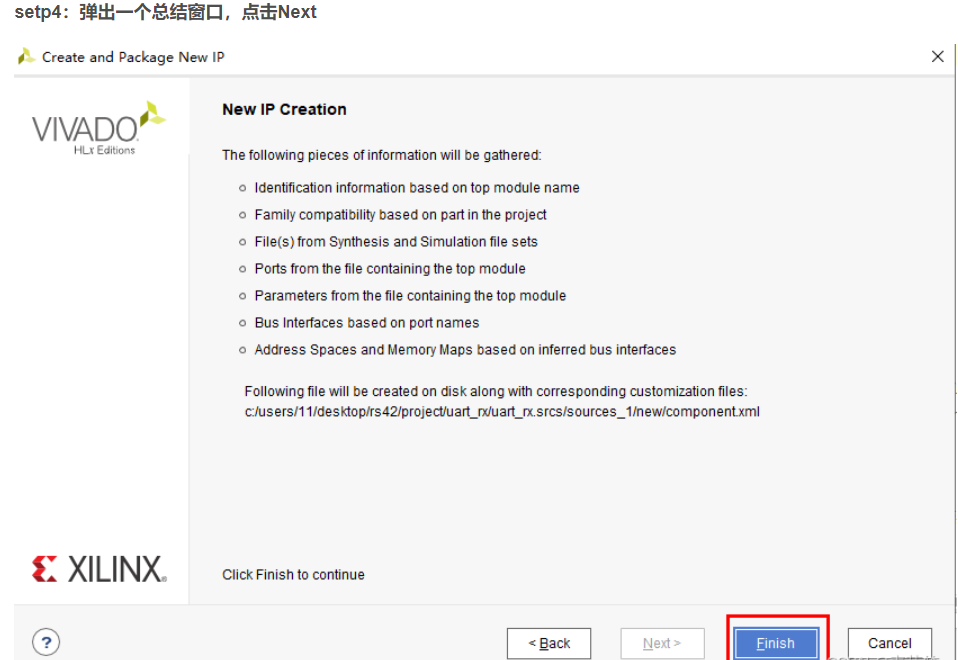

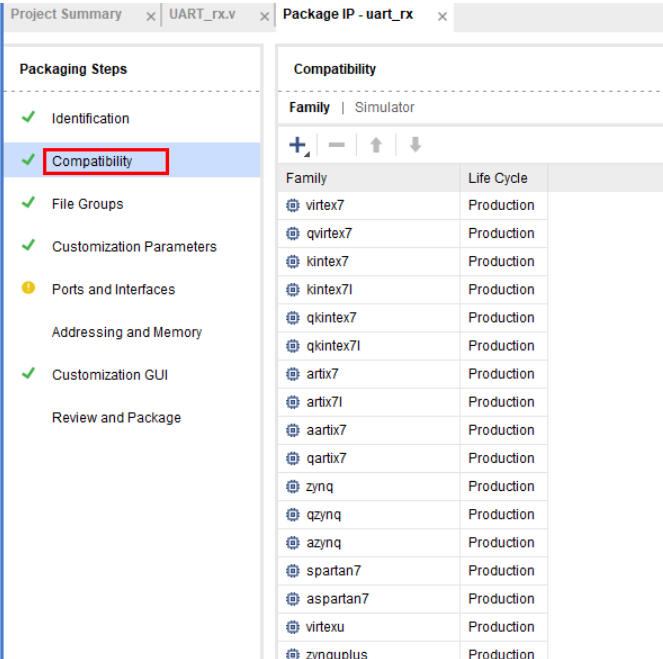

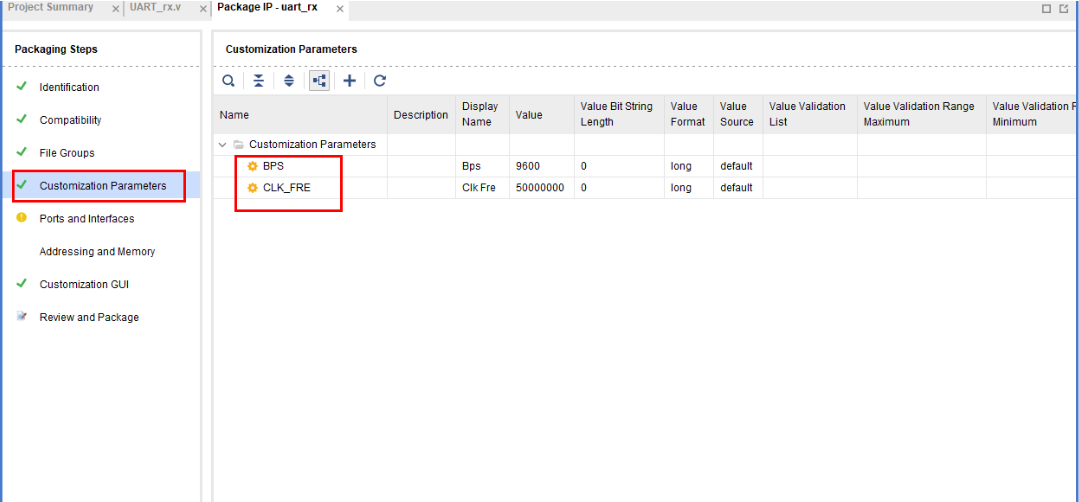

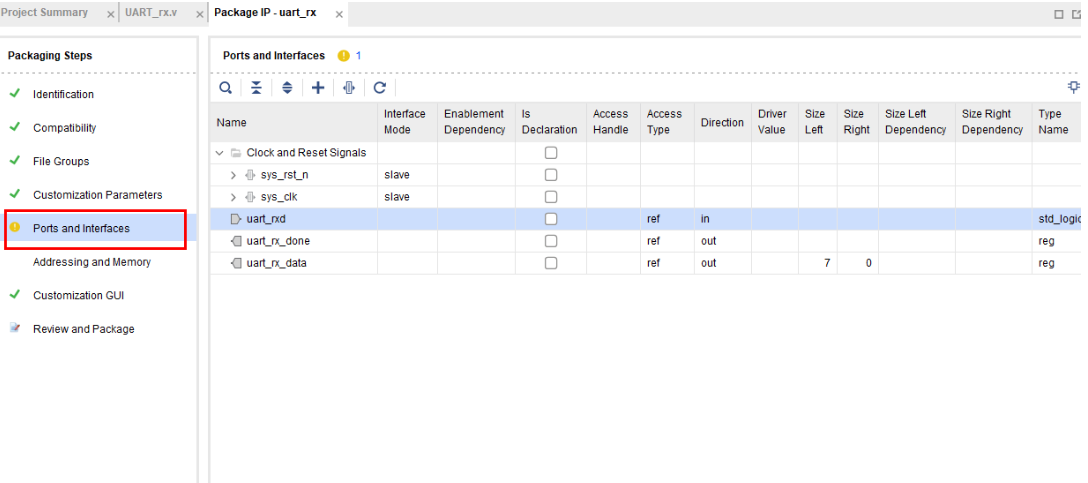

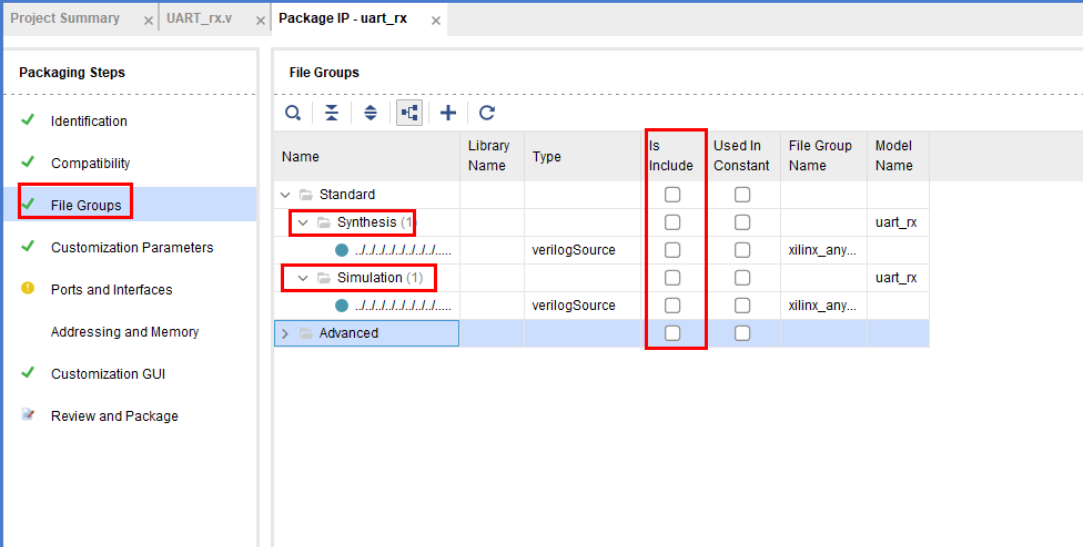

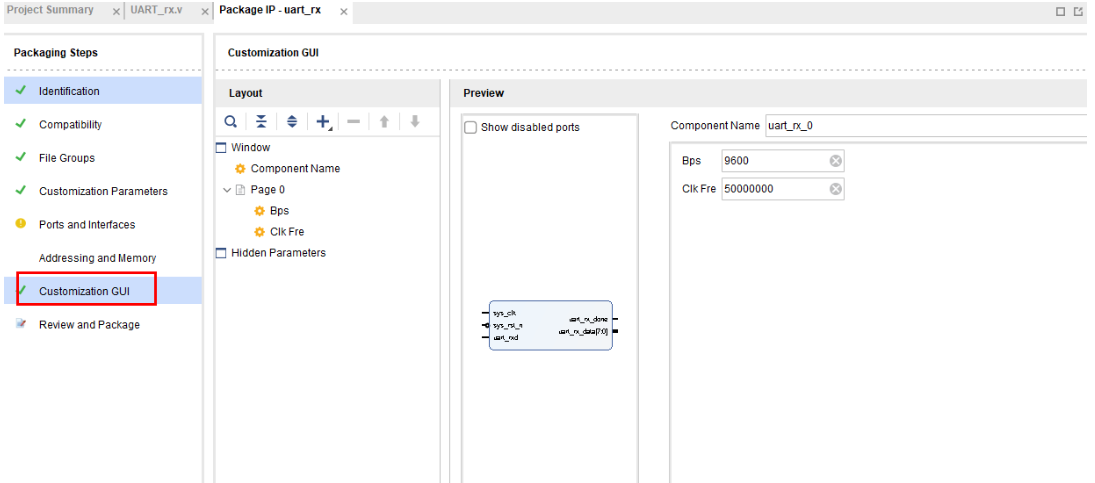

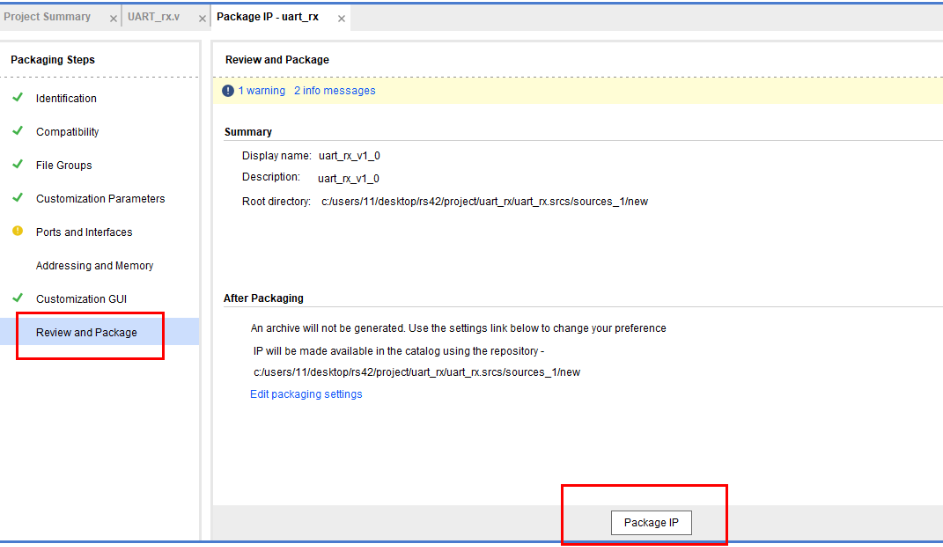

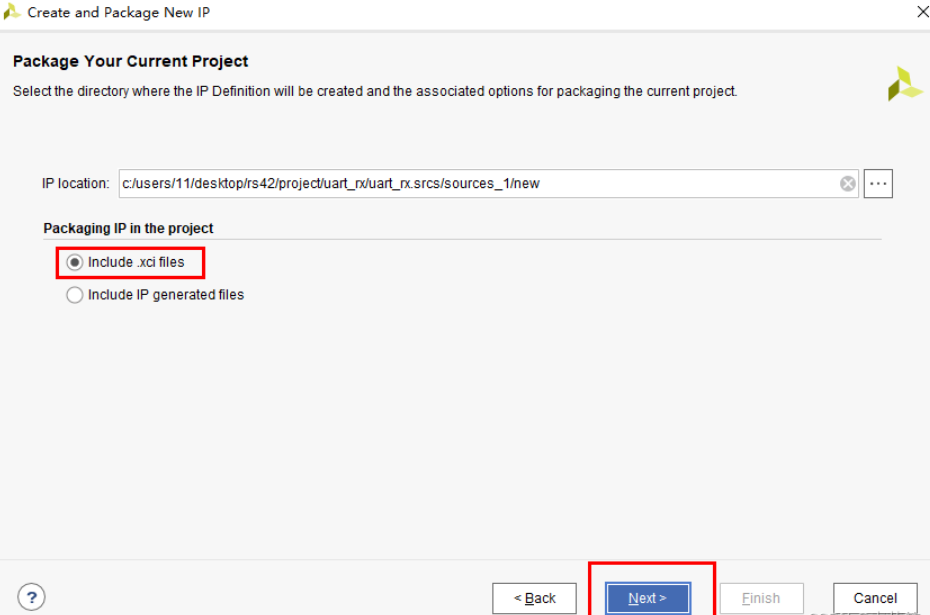

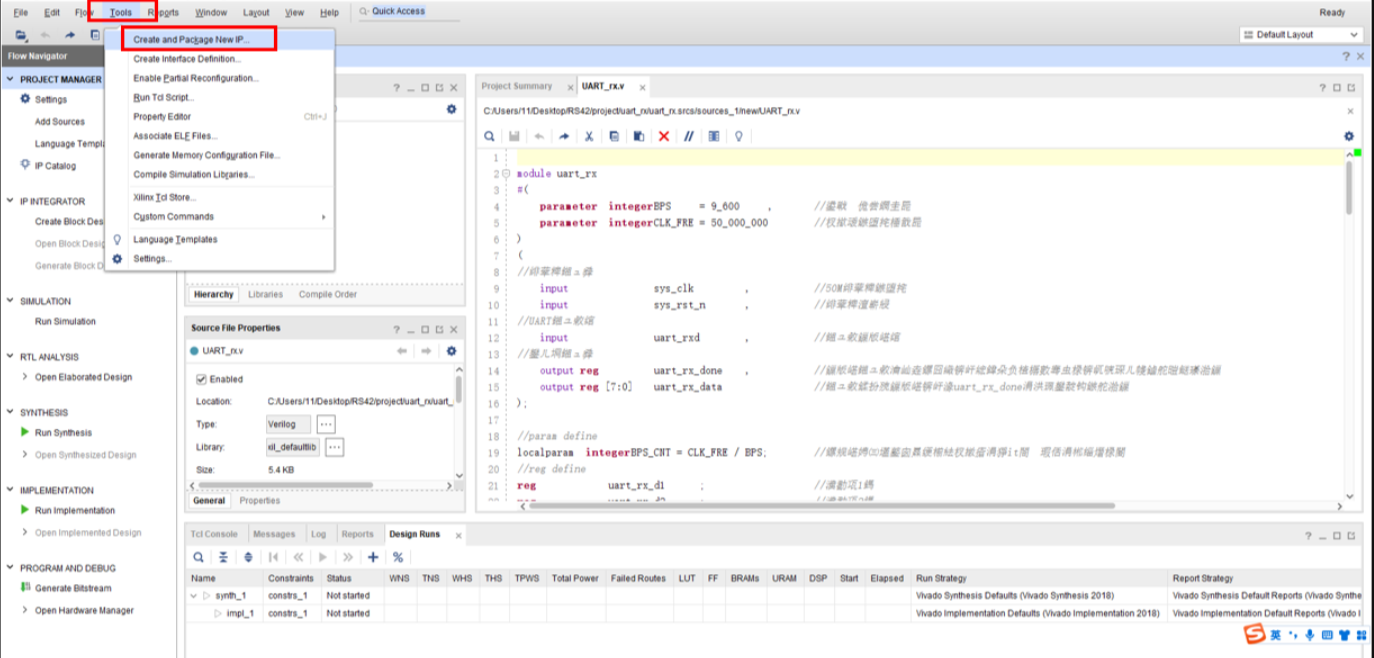

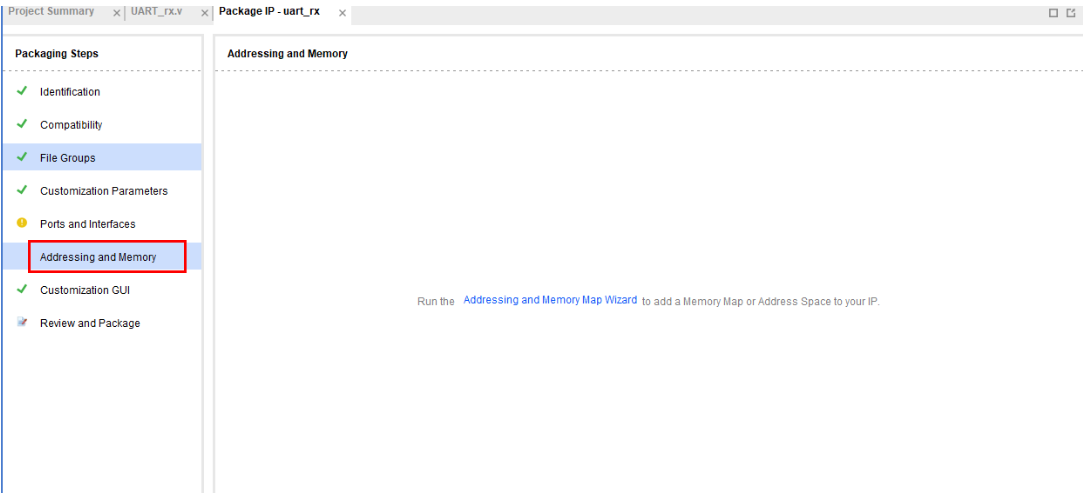

step1: Tools—Great and Package New IP，弹出的界面点击next
