一、运放的概念

  • 运放(operational amplifier,简称OPA),全称为运算放大器,能对信号进行数学运算的放大电路。
  • 运放有两个输入端,为两个有微量偏差的信号;一个输出端,输出端电压为两个输入信号之间的差值再乘以放大倍数。
  • 放大差模信号,抑制共模信号。

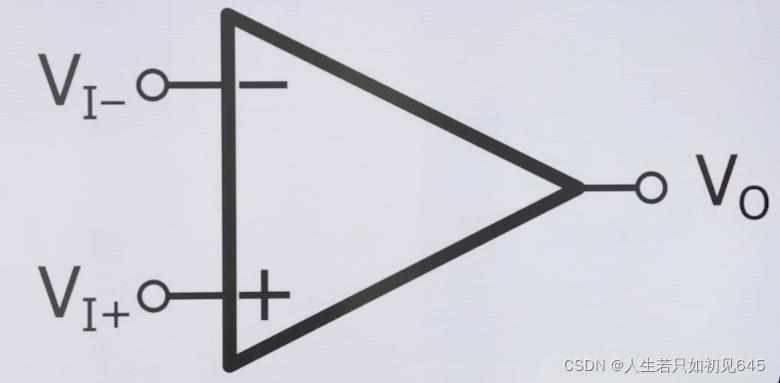

二、运放的基本属性

在这里插入图片描述

1、放大倍数

  • 运放的放大倍数(Vo为输出电压,Ui为同相端跟反相端的电位差,V+减去V-): A u = V o U i A_u=\frac{V_o}{U_i} Au=UiVo

2、运放的增益

  • 运放的增益(单位为分贝dB): G u = 20 l g A u G_u=20 lgAu Gu=20lgAu

三、负反馈

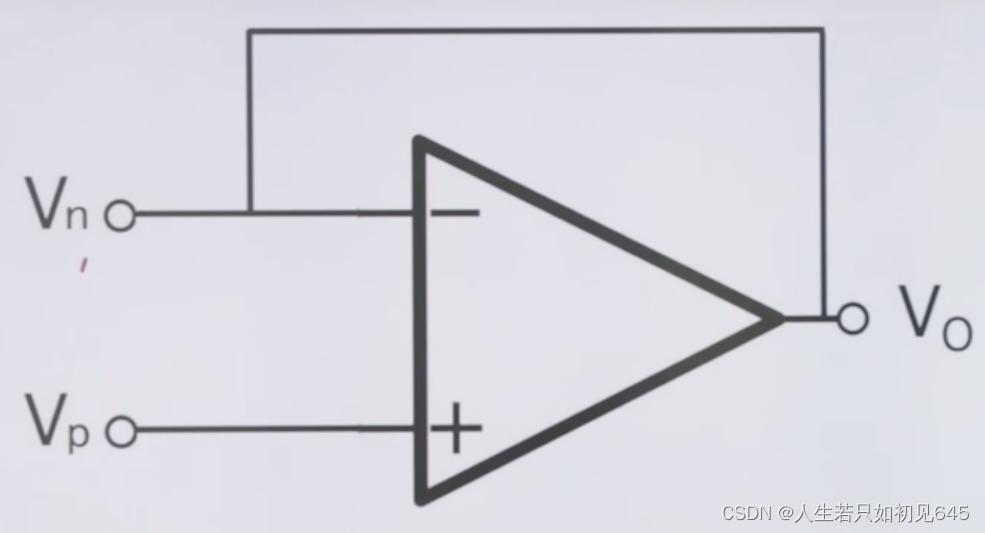

1、虚短

  • 两个输入端 “ 短路
    运放的输出: V O = A u ( V p − V n ) , 且 V o = V n V_O=A_u(V_p-V_n),且V_o=V_n VO=Au(VpVn)Vo=Vn经过换算 V o V p = A u 1 + A u \frac{V_o}{V_p}=\frac{A_u}{1+A_u} VpVo=1+AuAu其中Au为放大倍数,数值很大,理想状态下可视为无穷大,所以可以得出Vo=Vp。

2、虚断

  • 输入与运放之间“ 断路
  • 运放的输入阻抗很大(理想无限大),所以电流可以近似看作为0,这就是运放的虚断;输出阻抗却很小(理想为0)。
  • 运放的放大倍数(Vo为输出电压,Ui为同相端跟反相端的电位差,V+减去V-): A u = V o U i A_u=\frac{V_o}{U_i} Au=UiVo

四、运放的基础运用

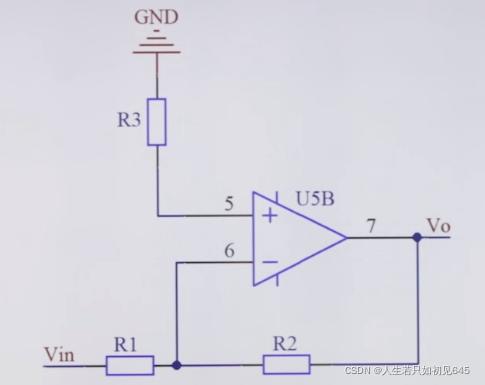

1、反相放大电路

在这里插入图片描述

  • 输入信号从运放的反相输入端接入。
  • R3=R1//R2
  • 负号表示相位相反,只有在双电源才有意义。
  • 因为运放的虚短特性,A点的点位等于B点电位等于0,根据运放虚断特性,流进运放的电流可以看为0 ,根据节点电流定律,流过R1的电流等于R2的电流。则有: V i n R 1 = 0 − V o R 2 \frac{Vin}{R_1}=\frac{0-Vo}{R_2} R1Vin=R20Vo
  • 放大倍数(R1一般取1K,改变R2来改变倍数): A u = R 2 R 1 Au=\frac{R_2}{R_1} Au=R1R2
  • 输出电压: V o = − V i n ∗ A u = − V i n ∗ R 2 R 1 V_o=-Vin*A_u=-Vin*\frac{R_2}{R_1} Vo=VinAu=VinR1R2

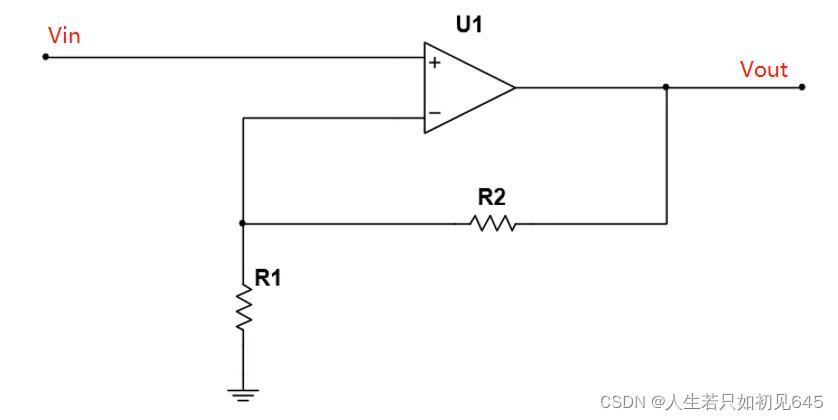

2、同相放大电路

在这里插入图片描述

  • 同相放大器的信号输入是接到同相端,而反相端通过电阻接到地,输出通过一个电阻接到反相端形成负反馈。由于运放的虚短特性,反相端电压等于同相端电压等于Vin;而运放的虚断特性,流进反相端的电流看作是0,则电流流向是经过R2跟R1到地,根据节点电流定律得出:
    V o u t − V i n R 2 = V i n R 1 \frac{Vout-Vin}{R_2}=\frac{Vin}{R_1} R2VoutVin=R1Vin
  • 放大倍数(R1一般取1K,改变R2来改变倍数): A u = 1 + R 2 R 1 Au=1+\frac{R_2}{R_1} Au=1+R1R2
  • 输出电压: V o u t = V i n ∗ A u = V i n ( 1 + R 2 R 1 ) Vout=Vin*A_u=Vin(1+\frac{R_2}{R_1}) Vout=VinAu=Vin1+R1R2
  • 运放的系统电压比输出电压高出2V以上。
  • 在反相端电压一定时,输出的波形与同相端相位相同。

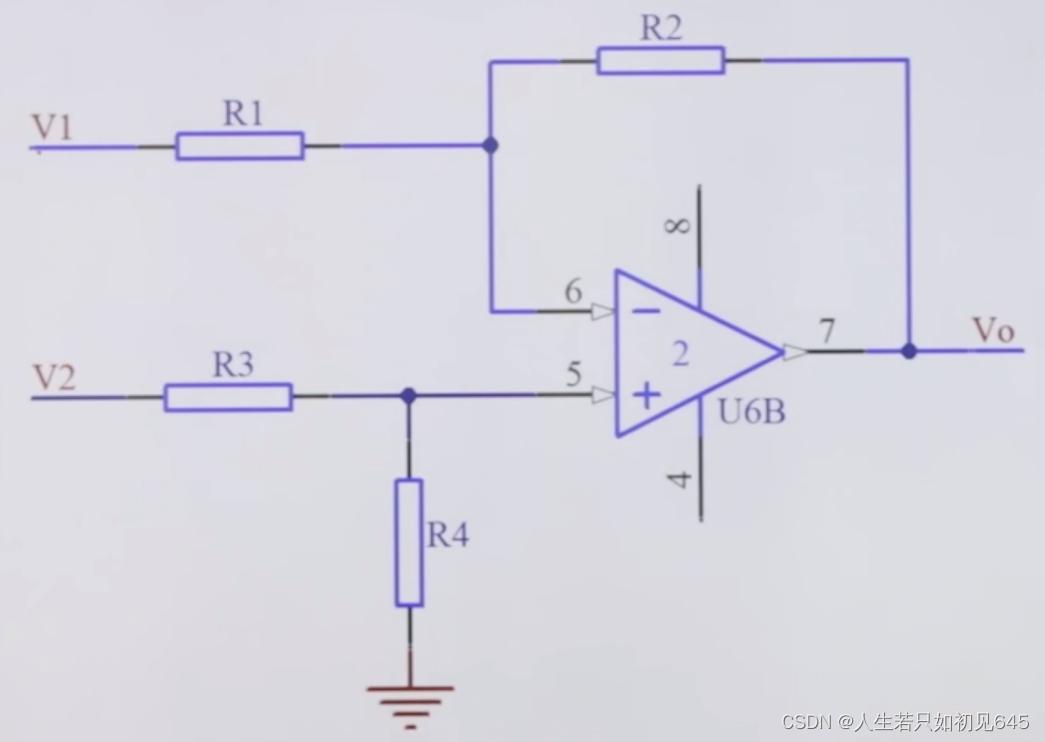

3、差分放大电路

  • 根据运放的虚短虚断特性,我们可以根据节点电流定律得出输出电压:
    V o = ( R 1 + R 2 R 3 + R 4 ) ∗ R 4 R 1 ∗ V 2 − R 2 R 1 ∗ V 1 V_o=(\frac{R_1+R_2}{R_3+R_4})*\frac{R_4}{R_1}*V2-\frac{R_2}{R_1}*V1 Vo=(R3+R4R1+R2)R1R4V2R1R2V1
    将电阻的取值取为 R1=R3,R2=R4,则等式简化为: V o = R 2 R 1 ∗ ( V 2 − V 1 ) V_o=\frac{R_2}{R_1}*(V2-V1) Vo=R1R2(V2V1)
  • 当R1=R2时,这就成了减法器。输出电压等于输入电压之差。 V o = V 2 − V 1 V_o=V2-V1 Vo=V2V1

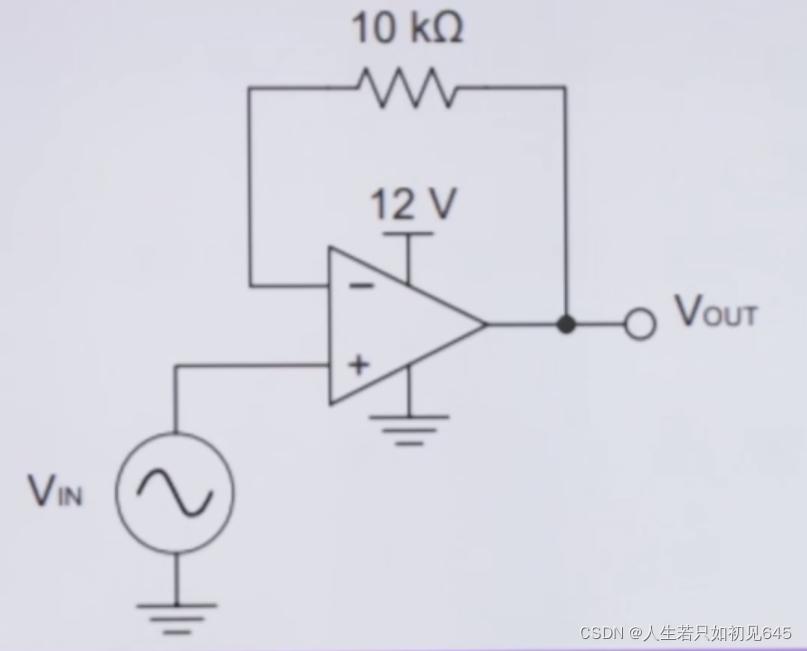

4、电压跟随器

  • 电压跟随器也是同相放大器的一种特殊运用。

  • 特点
    高输入阻抗,低输出阻抗,电压增益为1。

  • 用途
    起缓冲、隔离、阻抗匹配、提高带负载能力。

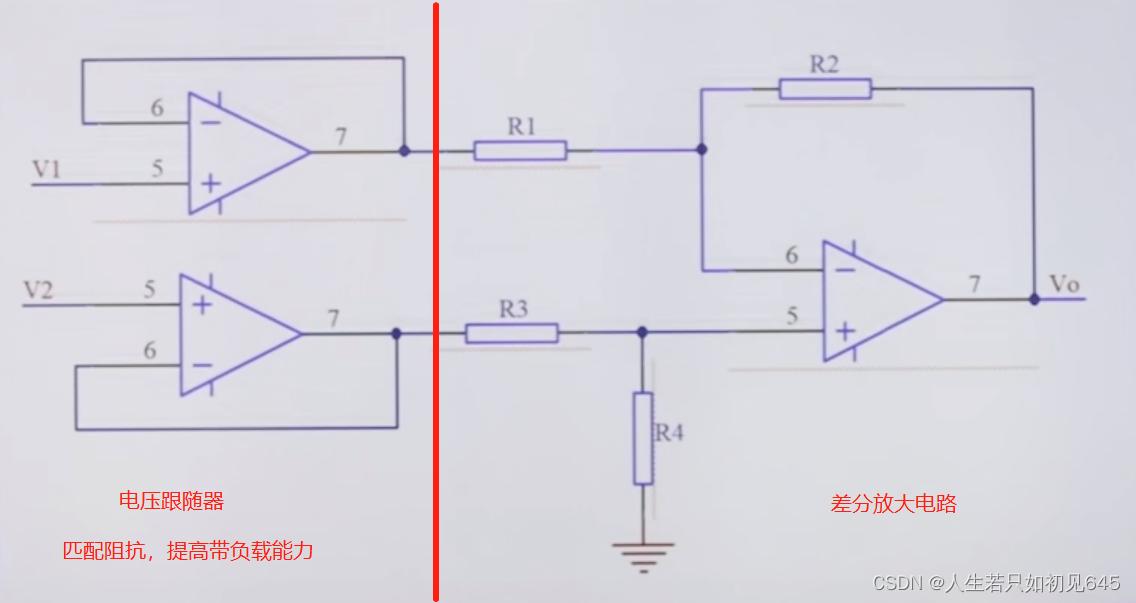

    通常进入AD引脚前的信号,如果有长导线引入/信号源极弱,需要加电压跟随器。
    在这里插入图片描述

5、运放加法器

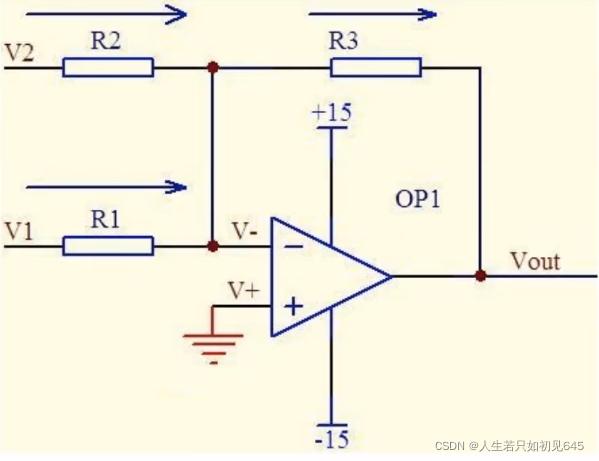

1.反相加法器

在这里插入图片描述

  • R3为反馈电阻,V1、V2为输入信号
  • 根据运放虚断特性跟节点电流法可以列出: I R 1 = I R 2 = I R 3 I_{R1}=I_{R2}=I_{R3} IR1=IR2=IR3
    其中V- = V+=0V,简化等式为: − V 1 R 1 + − V 2 R 2 = V o R 3 \frac{-V1}{R_1}+\frac{-V2}{R_2}=\frac{Vo}{R_3} R1V1+R2V2=R3Vo
    如果我们将电阻取值R1=R2=R3,则有: V 0 = − ( V 2 + V 1 ) V_0=-(V_2+V_1) V0=V2+V1
  • 这就是反相加法器,相位相反,输出等于两个输入的和。

6、运放的微分电路

  • 原理,电容的电流为: I C = C d u c d t I_C=C\frac{d_{uc}}{d_t} IC=Cdtduc
    其中 I c I_c Ic为电容电流, d u c d_{uc} duc为电容两端电压的微分, d t d_t dt为时间的微分,C为电容容量。
    d u c d t \frac{d_{uc}}{d_t} dtduc就是电容电压对时间的导数,即为电压的变化率。
    在这里插入图片描述
    根据运放的虚短, u + = u − u_+=u_- u+=u,虚断, i + = i − = 0 i_+=i_-=0 i+=i=0
    u − = u + = 0 u_-=u_+=0 u=u+=0
    对节点A列出KCL方程得:
    i i = i f , i i = u i R , i f = C d u c d t = − C d u o d t i_i=i_f,i_i=\frac{u_i}{R},i_f=C\frac{du_c}{d_t}=-C\frac{du_o}{d_t} ii=if,ii=Rui,if=Cdtduc=Cdtduo
    整理得 u = − 1 R C ∫ u i d t u=-\frac{1}{RC}\int u_id_t u=RC1uidt

转自:
https://blog.csdn.net/weixin_62567907/article/details/123390238
